簡介

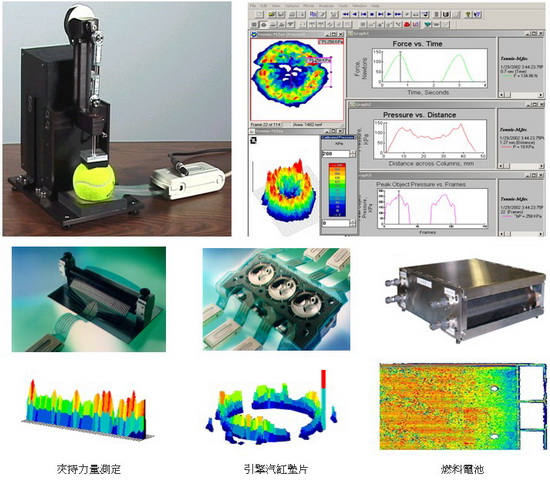

I-Scan是一套操作簡易的力量/壓力分布量測系統，能夠藉由您的計算機直接顯示、紀錄并儲存靜態和動態壓力信息。整套系統包括了操作軟件、數據擷取器和感測片。另外還有超過200種不同外型、尺寸的感測片可供您選擇。另有其它各項功能的系統及客制化的服務，能滿足您特殊的應用。I-Scan 具有的技術，在全球研發、量測和品管的應用當中，扮演了一個關鍵的角色。我們輕薄、可彎曲的感測片能夠降低量測干擾，給予您真實的量測結果，幾乎適用于各種應用。這些特色再搭配我們分辨率(約1,600 sensels/in2或248 sensels/cm2 )的能力，已經讓我們成為業界解決各種不同壓力量測問題的領導者。I-Scan系統提供了操作容易的壓力感測技術。不但能夠實時顯示接觸壓力量測數據，還可以利用各種圖表和輸出ASCII文件至其它程序進行數據分析。至今為止，我們已經為許多公司節省了上百萬的設計、驗證經費，讓他們能夠重新更有效率地規劃生產成本。
應用
- 燃料電池組裝
- 測試&量測
- 研究&開發
- 滾輪壓夾
- 薄片壓制
- 儀器架設
- 品質控管
- 密封檢測
|
- 扣件
- 汽車
- 煞車&摩擦盤
- 觸媒轉化器
- 硬襯墊&螺栓連接器
- 軟管夾&接合器
- 握力&人體工學
- 晶圓和玻璃拋光
|
- 液晶顯示器制程
- 充模
- 彈性壓力衣
- 機器人
- 模具噴嘴
- 包裝&密封
- 刮印片平衡
- 鐵路應用
|
關鍵特色
- 壓力分布圖
- 動態紀錄和倒帶觀測
- 具繪圖、分析能力
- 實時觀測
- 多種傳感器可供使用
- 高空間分辨率
- 可彎曲的薄膜感測片
|
- 傳感器耐久且可重復使用
- 取樣頻率0-127Hz
- (超過每秒 830,000 sensels)
- 壓力范圍0~25,000psi(0~175mpa)
- 8-bit 壓力分辨率
- 專業的工程師團隊支持
- 可彎曲的薄膜感測片
|
適用單位
研究&開發實驗室，制造廠，測試設備實驗室
適用產業
汽車業，半導體業，制藥廠，體育用品業，人體工程，封裝，造紙，印刷，管制機關，大學研究單位，還有更多…
軟體特色
- 實時顯示2-D和3-D量測數據
- 動態壓力擷取
- 支持動態畫面記錄及播放功能
- 量測影像顯示支持單一畫面或連續畫面動態播放
- 實時繪圖、分析和儲存數據 (壓力、力量、區域)
- ASCII檔案輸出
- 獨立分析特定范圍
- 顯示重心點和其移動軌跡
- 可同時觀察及比對多重量測成果
- 以及更多…
感測片介紹
感測片型號 |
9901 |
9920 |
感測點數 |
96 |
128 |
空間分辨率 |
4.0sensels/linear in
(1.57sensels/linear cm) |
4.0 sensels/linear in
(1.57 sensels/linear cm) |
感測面積 |
24 in x 0.4 in
(610 mm x 11 mm) |
32 in x 0.81 in
(813 mm x 20.5 mm) |
技術 |
壓阻式 |
校正 |
利用力量控制裝置，進行實地量測校正 |
取樣頻率 |
8 Hz |
壓力范圍 |
0-10 psi |
厚度 |
0.004 in (0.1mm) |
可選購之附加模塊
Virtual System Architecture? (VSA)
我們的虛擬系統架構(VSA)軟件，能夠讓您輕易地完成大面積的量測操作。只要將多個感測片相鄰裝置在一起， 再透過VSA系統，便能夠一次量測出大范圍面積下的壓力分布。
Video Synch?
讓您的量測壓力數據能夠在Tekscan的操作軟件下，同步以錄像的方式呈現并且紀錄，增加量測成果的應用性。
API (Application Program Interface)
Tekscan的 API 系統能夠讓具專業計算機知識的使用者，近一步地修改程序，以直接從Tekscan的感測片或我們的數據緩沖區內，擷取量測數據。
Matlab? Interface
能夠讓您將量測結果，以我們的標準檔案格式輸出至Matlab環境，以提升數據分析的能力。
Equilibration/Calibration Devices
使用氣壓或真空裝置在感測面上提供一均勻的壓力分布，來標準化每個感測點的輸出訊號，而系統會以電子化的方式，來補償每個感測點所產生的差異性。
