簡介
TireScan 為業界輪胎胎面壓力量測的領導者。我們透過電子化的方式，量測不論客車、卡車、越野車或是農務車，甚至是飛機輪胎等的胎面壓力分布圖形。這套系統不但架設容易，整套系統只包括了TireScan操作軟件、感測片(墊)以及數據擷取器，在操作上也很輕松，您只需將車輪駕駛至感測墊上，即可進行量測。實時量測的輪胎胎面壓力，不僅可以儲存，還可以以多種特殊曲線、圖形，甚至是輸出ASCII格式進行數據分析。直至目前，TireScan 不僅已經在為眾多輪胎及懸吊系統業者進行產品設計評估，甚至還為許多輪胎相關量測系統進行量測校正。因此，有了TireScan，將能夠為您帶來更高質量的量測控管，并且提升公司產品的競爭力。TireScan使用我們具的薄型(0.004 in/0.1 mm)高密度感測墊作為量測平臺。此感測墊在尺寸上具有很高的穩定度，因此在量測結果上也有非常好的重復性。只要將感測墊放置于輪胎與地面或其它表面之間，隨附的數據擷取器與操作軟件便能很快地掃描感測墊上的各個感測點，并擷取接觸壓力數據進行分析。即使是將車輪開過感測墊表面，系統依然能動態紀錄整個行經過程的壓力分布情形。
應用
- 胎面壓力圖形評估
- 胎面設計
- 工業質量保證
競爭標竿分析
- 車輛懸吊分析
關鍵特色

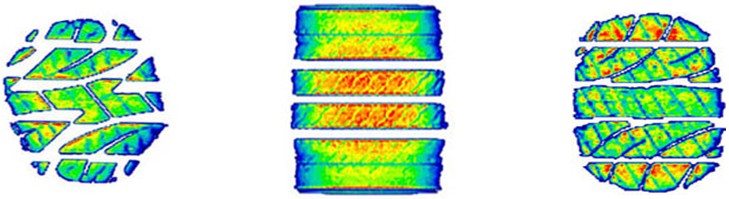

- 壓力分布
- 動態紀錄和倒帶觀測
- 快速、精準、可重復量測
- 具繪圖、分析能力
- 實時觀測
- 可彎曲的薄膜感測片
- 感測片耐久且可重復使用
|
- 高空間分辨率
- 壓力范圍 0-300 psi
- 取樣頻率可高達 831,000 sensels/sec
- 8-bit 壓力分辨率
- 可攜式
- 系統最佳化應用
- 專業的工程師團隊支持
|
適用單位
研究&開發實驗室, 質量保證, 測試部門, 制造廠
適用產業
輪胎制造業, 汽車業, 輪圈&懸吊制造業, 運輸管制機關
軟體特色

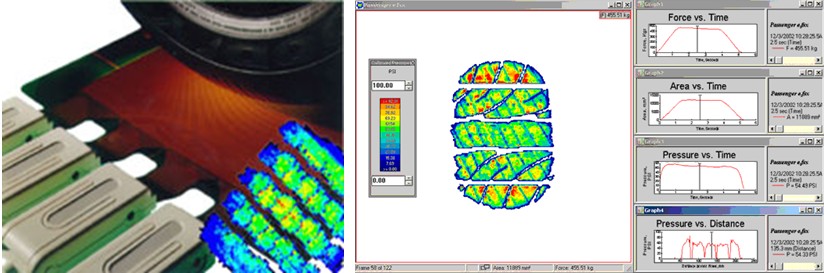

- 擷取動態力量、壓力和接觸區域數據
- 影像紀錄數據(錄像)
- 支持影像倒帶，觀測壓力數據
- 實時記錄顯示2-D和3-D量測數據
- 能夠繪制不同時間、位置的壓力、力量和區域數據曲線
- lASCII檔案輸出
- 可單獨分析特定范圍
- 同時觀察&比對多重量測成果
- 以及更多…
感測片介紹
感測片型號 |
輪胎類型 |
感測點數 |
空間密度
(sensels/unit2) |
空間分辨率 |
感測面積 |
8050 |
客車&卡車 |
33,792 |
277.8/in2
(43.1/cm2) |
0.06 x 0.06 in
(1.5 x 1.5 mm) |
11.6 x 10.6 in
(294 x 270 mm) |
8000Q |
大型卡車 |
33,792 |
69/in2
(10.8/cm2) |
0.120 x 0.120 in
(3.0 x 3.0 mm) |
24.4 x 22 in
(618 x 558 mm) |
7100Q |
越野 |
33,408 |
25/in2
(3.9/cm2) |
0.2 x 0.2 in
(5.0 x 5.0 mm) |
39.6 x 36 in
(1004 x 914 mm) |
