產品簡介：

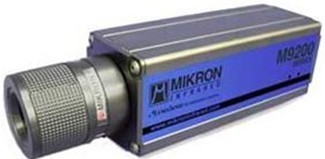

M9200是Mikron推出的640x480像素在線式紅外熱像儀，全數字實時動態成像，千兆以太網傳輸，通過計算機遠程控制，優異的性能，是工業、科研領域高溫測量的有力武器。
主要特點:
千兆以太網實時動態數字圖像傳輸
以每秒60次的速度測量超過30萬個個點的溫度
短波探測器，輻射率影響小
高精度，讀數±0.5%
通過玻璃或石英視窗檢測
測溫范圍600℃－3000℃
通過局域網遠程監控
帶制冷時，可承受最高達100℃環境溫度
NEMA-4工業級防護
具體參數：
探測器 |
測溫范圍 |
600℃-1600℃，多達4個溫度范圍可選 |
800℃-3000℃，多達4個溫度范圍可選 |
波長 |
650-1080納米（依賴于應用場景） |
測量精度 |
讀數的±0.5% |
視場角 |
3.5°至33°HFOV（標準） |
焦距 |
30cm - ∞（25mm鏡頭） |
空間分辨率（IFOV） |
依鏡頭而定 |
幀頻 |
60Hz |
探測器 |
640x480像素，非制冷焦平面（UFPA）氧化釩晶體探測器 |
波長 |
650-1080納米（依賴于應用場景） |
A/D分辨率 |
12位 |
環境溫度校正 |
提供 |
接口 |
千兆以太網 |
環境 |
操作穩定 |
0℃ 至 50℃ |
存儲溫度（不帶電池） |
-40℃ 至 70℃ |
抗沖擊 |
30G(IEC60068-2-29/JIS C 0042) |
抗震動 |
3G(IEC60068-2-6/JIS C 0040) |
電源系統 |
供電 |
24V直流 |
功率 |
10W（典型） |
物理特性 |
尺寸 |
56mm x 62mm x 161mm 不帶鏡頭 |
重量 |
1.5英鎊（不含防護外殼） |
遠程控制功能 |
可進行熱像儀類型、溫度大小和范圍的選擇；可遠程設置輻射率、環境溫度補償、傳輸損耗等操作 |
在線監控軟件功能 |
實時圖像采集 |
能夠以最高60幀/秒的速度高速采集并輸出實時動態數據，采集速度可設置；輸出的實時動態圖像帶全部溫度數據并按序存儲；存儲容量依賴于計算機硬盤空間；還能夠單獨抓拍紅外圖像，并帶全部溫度數據存儲，以備后期分析處理 |
目標數據（ROI感興趣區域） |
能對最高達32個感興趣區域（ROIs）進行最低溫、最高溫、平均溫度計算；ROIs能夠在實時視頻上修改大小、移動等操作；最高可以有10個不同的ROI類型（點、線、折線、環形、矩形等）；還能自定義ROI類型。 |
告警 |
能夠針對單獨的ROI區域進行最低溫、最高溫告警設置，產生軟件告警或者數字信號輸出告警，告警信息能夠儲存到文本文件或者日志文件，以備將來回顧使用 |
顯示顏色 |
提供多種調色板，可根據需要選擇適合的顏色，提供最清晰的紅外圖像細節 |
等溫帶顯示 |
通過紅外圖像提供溫度故障的可視化顯示，通過等溫帶能夠設置溫度范圍，在紅外圖像上顯示特殊的顏色 |
圖像加權平均和差值 |
能夠?qū)Ξ?dāng)前的紅外圖像與抓拍圖像或載入圖像做對比 |
運行均值處理 |
能夠?qū)ψ罡哌_(dá)16幅圖像進行均值處理降噪 |
標準配置 |
主機、AC適配器、DC電纜、以太網線、鏡頭蓋、攜帶箱、以太網卡、操作手冊CD |
